Oszibilder vom Wandler mit Parallelresonanzkreis:

(zur Ansicht in eigenem Fenster auf das Bild klicken)

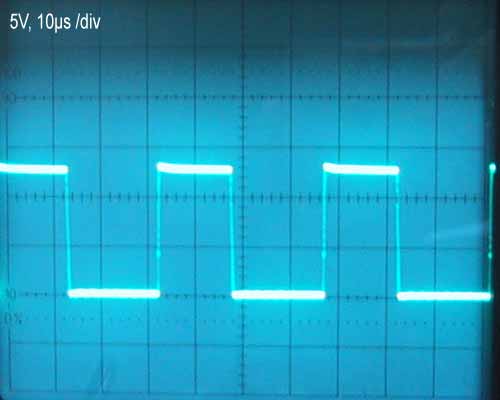

• Signal am Ausgang des NE555 (ohne MOSFET)
• 5V/div
• 10µs/div

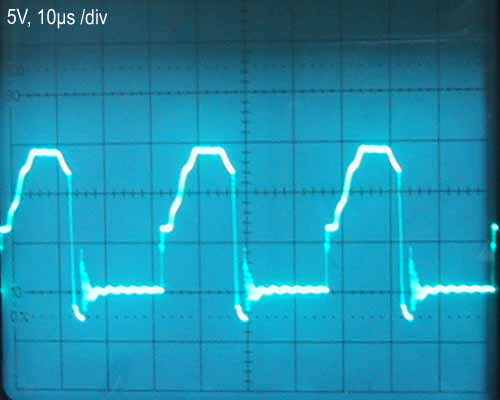

• Signal am Gate des MOSFETs
• 5V/div
• 10µs/div

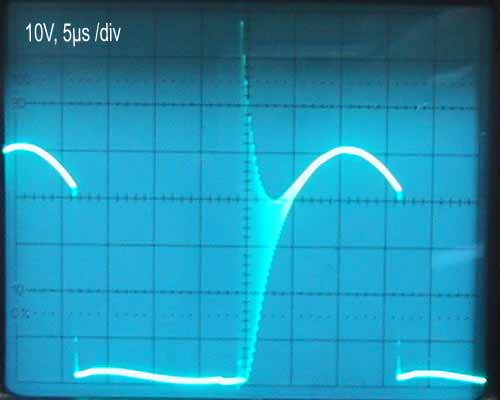

• Signal an Source des MOSFETS
• 10V/div
• 5µs/div

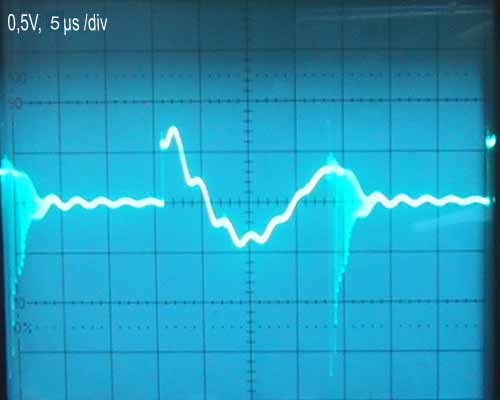

• Spannungsverlauf am Shuntwiderstand
• 0,5V/div
• 5µs/div
• Eventuell handelt es sich um ein falsches Messergebnis, da Stromspitzen von 700A in positiver Richtung bzw. über 2000A in negativer Richtung äußerst unrealistisch sind

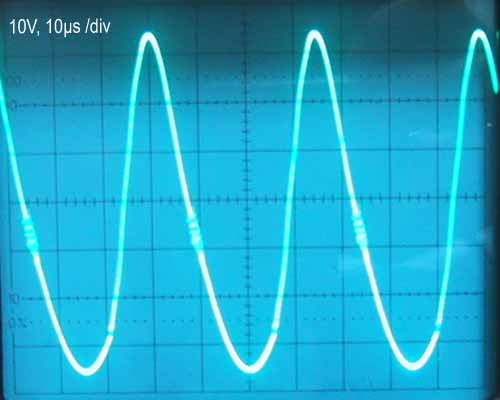

• Spannungsverlauf am Schwingkreis
• 10V/div
• 10µs/div
